Trong lĩnh vực sửa chữa và bảo trì máy in, việc nhận diện đúng các loại linh kiện là vô cùng quan trọng. Một trong những bộ phận thường gây nhầm lẫn nhưng lại cực kỳ thiết yếu chính là trống máy in, hay còn gọi là drum. Với sự đa dạng của các dòng máy và hộp mực trên thị trường, việc phân biệt các loại trống máy in có thể khiến nhiều người bối rối. Bài viết này sẽ cung cấp cho bạn một hướng dẫn chi tiết để dễ dàng nhận biết các loại trống thông dụng nhất.

Table of Contents

Trống Máy In Là Gì và Tại Sao Cần Phân Biệt?

Trống máy in, hay còn gọi là Drum unit hoặc OPC (Organic Photo Conductor) Drum, là một bộ phận hình trụ phủ một lớp quang dẫn đặc biệt. Chức năng chính của nó là nhận hình ảnh hoặc văn bản từ tia laser hoặc đèn LED, sau đó hút mực (toner) và truyền nó lên giấy để tạo ra bản in hoàn chỉnh. Trống máy in là một trong những linh kiện hao mòn và cần được thay thế định kỳ khi chất lượng bản in giảm sút (như xuất hiện vệt đen, mờ, hay lặp hình).

Việc phân biệt chính xác các loại trống máy in là cực kỳ quan trọng. Mỗi loại máy in hoặc hộp mực thường sử dụng một loại trống nhất định với thiết kế và thông số kỹ thuật riêng biệt. Sử dụng sai loại trống có thể dẫn đến nhiều vấn đề nghiêm trọng như: bản in kém chất lượng, hư hỏng hộp mực, thậm chí làm hỏng máy in. Đối với cả người dùng thông thường lẫn kỹ thuật viên, việc nắm vững cách nhận biết này giúp tiết kiệm thời gian, chi phí và đảm bảo hiệu quả hoạt động của thiết bị.

Phương Pháp Phân Biệt Các Loại Trống Máy In Hiệu Quả Nhất

Trên thị trường hiện nay có rất nhiều các loại trống máy in với kích thước và màu sắc khá tương đồng, điều này có thể gây nhầm lẫn nếu chỉ dựa vào các đặc điểm bề ngoài này. Màu sắc phổ biến của trống là xanh ngọc hoặc nâu đỏ, nhưng không phải là yếu tố quyết định để phân biệt loại. Kích thước tổng thể cũng có thể giống nhau giữa các loại trống khác nhau.

Phương pháp nhận biết chính xác và ít gây nhầm lẫn nhất là dựa vào cấu trúc của bánh răng (gear) ở một đầu của trống và các đặc điểm phụ trợ khác. Mỗi loại trống được thiết kế để khớp với hệ thống truyền động của hộp mực hoặc cụm trống (drum unit) cụ thể, do đó, cấu tạo bánh răng của chúng sẽ khác nhau về: số lượng bánh răng, kích thước, hình dạng răng (thẳng, chéo, xoắn), và các chi tiết nhỏ khác ở đầu trục. Quan sát kỹ các đặc điểm này là chìa khóa để phân biệt chính xác.

Các Loại Trống Máy In Phổ Biến Trên Thị Trường

Để giúp bạn dễ hình dung hơn, chúng ta sẽ đi sâu vào đặc điểm nhận dạng của các loại trống máy in thông dụng cho các thương hiệu lớn như HP, Canon, Brother, Samsung và Panasonic, tập trung vào các loại trống thường gặp nhất trong các dòng máy in laser phổ biến tại Việt Nam.

Xem Thêm Bài Viết:

Trống Máy In HP/Canon

HP và Canon là hai thương hiệu máy in rất phổ biến, và may mắn là nhiều dòng máy của họ sử dụng chung loại hộp mực hoặc linh kiện tương đồng, bao gồm cả trống máy in. Việc nhận biết trống cho các dòng máy này chủ yếu dựa vào mã hộp mực mà chúng sử dụng.

Trống Máy In 12A

Loại trống 12A được sử dụng cho hộp mực 12A, là một trong những loại phổ biến nhất. Các máy in thường dùng loại này bao gồm Canon 2900, HP 1010, HP 1020, HP 1015, HP 1018, HP 3050, Canon 4320d, v.v. Đặc điểm nhận dạng chính của trống 12A là ở đầu bánh răng, nó có hai lớp bánh răng được xếp chồng và đan chéo vào nhau một cách đặc trưng.

Trống máy in 12A cho Canon 2900 và HP 1010, rõ đặc trưng bánh răng

Trống Máy In 15A

Trống 15A dùng cho hộp mực 15A, EP25, EP26. Một số máy in sử dụng loại trống này như HP 1200, HP 1300, Canon 1210. Thoạt nhìn, trống 15A có vẻ giống trống 12A vì cũng có hai hàng bánh răng. Tuy nhiên, điểm khác biệt cốt lõi nằm ở hình dạng bánh răng: một hàng thẳng và một hàng chéo, không đan chéo hoàn toàn như 12A. Ngoài ra, lõi nhựa ở đầu bánh răng của trống 15A thường nhô cao hơn so với trống 12A, giúp phân biệt rõ ràng hơn khi đặt cạnh nhau.

Hình ảnh trống máy in 15A với đặc điểm bánh răng phân biệt.

Trống Máy In 35A/85A

Trống dùng cho hộp mực 35A và 85A là cùng loại. Các máy in sử dụng phổ biến bao gồm HP P1005, HP P1006, HP P1102, HP M1132, HP M1212, HP M125a, HP M127a, Canon MF 3010, Canon MF 4820d, Canon MF 212w, v.v. Loại trống này có một hàng bánh răng duy nhất. Đặc điểm để phân biệt trống 35A/85A với các loại khác có một hàng bánh răng là lõi nhựa ở đầu trục trống thường nhô cao. Đây là loại trống rất phổ biến do các dòng máy sử dụng nó được dùng rộng rãi.

Trống Máy In 49A/53A/308A

Trống 49A và 53A (của HP), cùng với trống 308A (của Canon), cũng sử dụng chung một loại trống. Loại này dùng cho các máy in như HP 1160, HP 1320, HP 2015, Canon 3300. Tương tự trống 35A/85A, trống 49A/53A/308A cũng có một hàng bánh răng duy nhất. Tuy nhiên, bánh răng của trống 49A/53A/308A thường rộng hơn một chút so với trống 35A/85A, nhưng lõi nhựa ở đầu trục lại ngắn hơn. Đây là điểm khác biệt quan trọng để tránh nhầm lẫn giữa hai loại trống này.

So sánh trực quan trống máy in 35A/85A và trống 49A/53A.

Trống Máy In 92A

Trống 92A được dùng cho các hộp mực EP22, FX3, và một số dòng máy in đời cũ của HP (như 5L, 6L, 1100, 1100A) và Canon (như 800, 810, 1120). Hiện tại, các dòng máy này không còn phổ biến, nhưng bạn vẫn có thể gặp loại trống này khi sửa chữa máy in cũ. Đặc điểm nhận dạng của trống 92A là cấu trúc bánh răng tương đối đơn giản so với các loại mới hơn.

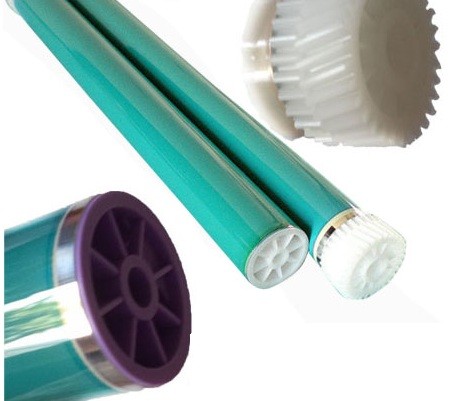

Trống máy in 92A dùng cho các dòng máy in HP và Canon đời cũ.

Trống Máy In 05A/80A

Trống 05A (dùng cho hộp mực 05A) và 80A (dùng cho hộp mực 80A) dùng cho các dòng máy in tốc độ cao hơn của HP như HP 2035, HP 2055, HP M401, HP Pro 400. Đây là loại trống rất dễ phân biệt nhờ có một chốt kim loại nhỏ đặc trưng nhô ra ở đầu trục trống, gần bánh răng. Đặc điểm này giúp nhận dạng trống 05A/80A một cách nhanh chóng và chính xác.

Đặc điểm nhận dạng trống máy in 05A/80A với chốt kim loại.

Trống Máy In Brother

Máy in Brother thường có thiết kế hộp mực và cụm trống (drum unit) tách rời. Trống máy in Brother thường có kích thước lớn hơn và cấu trúc khác biệt so với trống của HP/Canon. Việc phân biệt trống Brother chủ yếu dựa vào mã cụm trống hoặc mã máy in.

Cụm trống (drum unit) máy in Brother 2240.

Có ba loại trống Brother cơ bản thường gặp:

Trống dùng cho dòng máy Brother HL-2240D, DCP-7060D (sử dụng cụm trống DR-2255).
Trống dùng cho dòng máy Brother HL-2130, HL-2140, DCP-7030, DCP-7040 (sử dụng cụm trống DR-2125).
Trống dùng cho dòng máy Brother HL-L2360D, DCP-L2520D, MFC-L2700D, MFC-L2701D (sử dụng cụm trống DR-2355).
Mỗi loại cụm trống này có cấu trúc và bánh răng khác nhau, cần quan sát trực tiếp để nhận dạng chính xác hoặc dựa vào mã hiệu trên cụm trống.

Cụm trống máy in Brother 2130 và 2140.

Trống Máy In Samsung

Máy in Samsung cũng có nhiều dòng sử dụng các loại trống khác nhau, thường tích hợp trong hộp mực hoặc cụm trống riêng.

Các loại trống máy in Samsung phổ biến.

Một số loại trống máy in Samsung phổ biến có thể kể đến:

Trống dùng cho dòng Samsung ML-1640, ML-2240: Loại này khá dễ nhận biết với hai đầu nhông (bánh răng) rất mỏng và đặc trưng.
Trống dùng cho các dòng Samsung ML-1710, SCX-4×21: Đây là các dòng máy cũ hơn, có cấu trúc trống khác biệt.
Trống dùng cho các dòng Samsung ML-1866, SCX-3401, SF-760P: Các dòng máy phổ thông này sử dụng loại trống khác với các dòng trên.
Việc nhận biết trống Samsung cần dựa vào mã máy hoặc mã hộp mực/cụm trống tương ứng.

Trống Máy In Panasonic

Máy in Panasonic cũng có một số dòng máy laser, tuy không phổ biến như HP, Canon, Brother hay Samsung, nhưng vẫn cần biết cách phân biệt trống của chúng.

Trống máy in Panasonic cho hộp mực 89.

Trống máy in Panasonic thường được sử dụng trong các hộp mực hoặc cụm trống riêng biệt.

Trống dùng cho hộp mực 89: Thường thấy trong các dòng máy Panasonic KX-MB.
Trống dùng cho hộp mực 83: Cũng dùng cho một số dòng máy Panasonic KX-MB khác.
Trống dùng cho hộp mực 93: Sử dụng cho các model Panasonic KX-MB khác nữa.

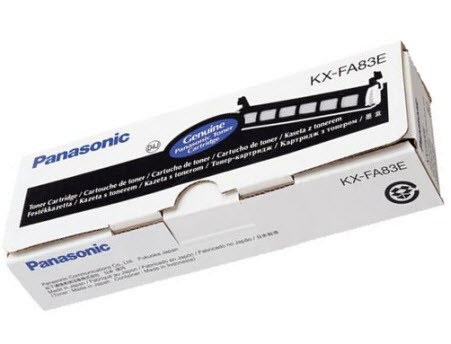

Hộp mực và trống máy in Panasonic 83.

Việc phân biệt các loại trống máy in Panasonic đòi hỏi phải xem xét mã hộp mực hoặc cụm trống mà máy sử dụng, sau đó đối chiếu với hình ảnh hoặc thông số kỹ thuật của trống tương ứng.

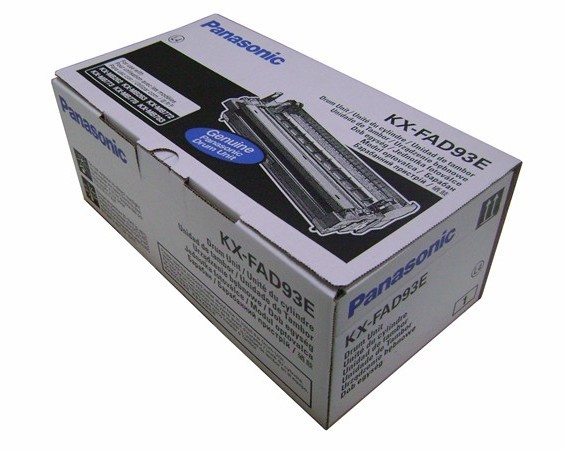

Hộp mực và trống máy in Panasonic 93.

Những Lưu Ý Khi Phân Biệt và Lựa Chọn Trống Máy In

Việc phân biệt chính xác các loại trống máy in là kỹ năng cần thiết cho bất kỳ ai làm việc với máy in hoặc tự mình bảo trì thiết bị. Luôn bắt đầu bằng cách xác định mã máy in hoặc mã hộp mực bạn đang sử dụng. Thông tin này thường được ghi rõ trên máy, trên hộp mực hoặc trong sách hướng dẫn sử dụng. Sau đó, dựa vào mã này để tìm hiểu loại trống tương thích.

Khi có trống trong tay, hãy kiểm tra kỹ lưỡng đặc điểm bánh răng và các chi tiết nhỏ ở đầu trục trống như đã mô tả ở trên. So sánh trực quan với hình ảnh các loại trống khác nhau có thể giúp bạn xác nhận. Nếu bạn không chắc chắn, đừng ngần ngại tìm kiếm sự trợ giúp từ các chuyên gia kỹ thuật hoặc nhà cung cấp linh kiện uy tín. Lắp sai trống có thể gây ra thiệt hại không đáng có.

Khi cần tìm mua các loại trống máy in chất lượng hoặc các linh kiện khác, bạn có thể tham khảo tại website lavender-panther-755911.hostingersite.com để đảm bảo tương thích và hiệu suất in ấn tối ưu. Lựa chọn trống chất lượng tốt sẽ giúp máy in hoạt động ổn định hơn và cho ra bản in sắc nét, kéo dài tuổi thọ của máy.

Hiểu rõ cách nhận biết các loại trống máy in phổ biến sẽ giúp bạn chủ động hơn trong việc bảo trì và sửa chữa máy in của mình. Bằng cách áp dụng phương pháp kiểm tra bánh răng và đối chiếu với mã máy/hộp mực, bạn có thể dễ dàng phân biệt được loại trống cần thiết, đảm bảo máy in luôn hoạt động hiệu quả và cho ra những bản in chất lượng cao.
