Máy in Canon LBP 2900 đã khẳng định vị thế là một thiết bị in ấn quen thuộc và đáng tin cậy trong nhiều văn phòng và gia đình Việt Nam. Với thiết kế nhỏ gọn cùng hiệu suất ổn định, máy đáp ứng tốt nhu cầu in tài liệu đơn sắc cơ bản. Để khai thác tối đa hiệu quả sử dụng và dễ dàng xử lý các vấn đề phát sinh, việc tìm hiểu chi tiết máy in Canon 2900 là vô cùng quan trọng, giúp bạn hiểu rõ cách thức hoạt động của từng bộ phận bên trong.

Table of Contents

Điểm Nổi Bật Làm Nên Tên Tuổi Của Máy In Canon LBP 2900

Trước khi đi sâu vào cấu tạo máy in Canon 2900, hãy cùng nhìn lại những yếu tố đã giúp chiếc máy in này trở nên phổ biến và được nhiều người dùng tin tưởng lựa chọn trong suốt nhiều năm qua. Dòng máy in laser đơn sắc Canon LBP 2900 được thiết kế đặc biệt cho nhu cầu in ấn cá nhân, gia đình và các văn phòng quy mô nhỏ, tập trung vào sự đơn giản và hiệu quả.

Máy nổi bật với thiết kế tối giản, tinh tế và kích thước khiêm tốn, dễ dàng đặt gọn trên bàn làm việc mà không chiếm nhiều diện tích. Bên cạnh đó, Canon trang bị cho LBP 2900 công nghệ in tiên tiến độc quyền CAPT (Canon Advanced Printing Technology) kết hợp cùng công nghệ xử lý hình ảnh Hi-SCoA (High Smart Compression Architecture). Sự kết hợp này giúp máy xử lý dữ liệu in nhanh chóng ngay trên máy tính, giảm tải cho máy in và tăng tốc độ in tổng thể. Công nghệ sấy theo nhu cầu (On-Demand Fixing) giúp máy khởi động nhanh và tiết kiệm năng lượng.

Điểm nổi bật của máy in Canon 2900Ảnh: Tổng quan thiết kế nhỏ gọn của máy in Canon LBP 2900

Khám Phá Chi Tiết Cấu Tạo Bên Trong Máy In Canon 2900

Để hiểu rõ hơn về cách thức hoạt động của chiếc máy in bền bỉ này, chúng ta sẽ cùng tìm hiểu chi tiết cấu tạo máy in Canon 2900 từ các bộ phận bên ngoài dễ nhận biết đến những thành phần kỹ thuật phức tạp bên trong. Việc nắm vững các bộ phận này sẽ giúp bạn dễ dàng hơn trong việc bảo dưỡng, vệ sinh hoặc xác định nguyên nhân khi máy gặp sự cố.

Về cơ bản, máy in Canon 2900 được cấu thành từ nhiều bộ phận chính phối hợp nhịp nhàng với nhau để hoàn thành quá trình in ấn, bao gồm các khay giấy, hộp mực, cụm sấy, bộ laser, bo mạch chủ (main nguồn) và mạch xử lý (card formatter), cùng nhiều linh kiện nhỏ khác.

Xem Thêm Bài Viết:

Khay Chứa Giấy In: Nơi Bắt Đầu Quá Trình In Ấn

Khay chứa giấy là điểm tiếp nhận giấy đầu vào cho mọi tác vụ in ấn. Bộ phận này thường nằm ở mặt trước phía dưới của máy in Canon LBP 2900 và có thể được mở ra dễ dàng để nạp giấy. Bên trong khay, các bộ phận quan trọng như con lăn kéo giấy (Pickup Roller) và tấm đệm tách giấy (Separation Pad) đóng vai trò then chốt.

Con lăn kéo giấy làm nhiệm vụ lấy từng tờ giấy từ chồng giấy và đẩy vào bên trong máy. Tấm đệm tách giấy giúp đảm bảo rằng chỉ có một tờ giấy duy nhất được kéo vào máy mỗi lần, ngăn chặn tình trạng kẹt giấy hoặc in đúp do nhiều tờ dính vào nhau. Sự phối hợp chính xác của hai bộ phận này quyết định độ ổn định của quá trình nạp giấy.

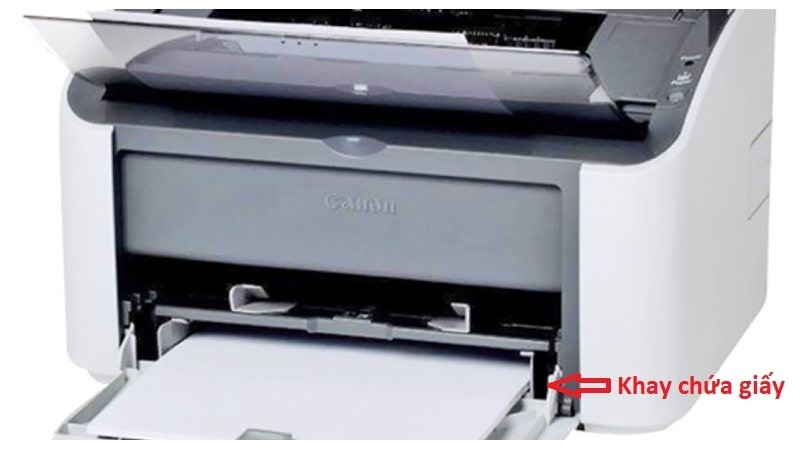

Khay chứa giấy mở rộng của máy in Canon LBP 2900 với bộ phận kéo giấyẢnh: Khay giấy của máy in Canon 2900

Khay Xuất Bản In và Hộp Mực: Tiếp Nhận Thành Phẩm và Chứa “Linh Hồn” Của Máy

Sau khi hoàn thành quá trình in, bản in sẽ được đẩy ra ngoài và nằm gọn trên khay xuất bản in, thường đặt ở mặt trên của máy in Canon LBP 2900. Bên dưới khu vực khay xuất này chính là vị trí của hộp mực (Toner Cartridge), một bộ phận có thể dễ dàng tháo lắp để thay thế hoặc vệ sinh. Hộp mực được xem là “trái tim” của máy in laser, chứa mực in dạng bột (toner).

Bên trong hộp mực là tập hợp các linh kiện phức tạp hơn như trống in (Drum), trục cao su (Charge Roller), trục từ (Magnetic Roller) và các gạt mực (Wiper Blade, Doctor Blade). Trống in là một xi lanh cảm quang, nơi hình ảnh hoặc văn bản được “vẽ” lên bằng tia laser dưới dạng tĩnh điện. Mực toner sau đó sẽ bám vào các vùng tích điện này. Trục từ làm nhiệm vụ hút và đưa mực đến gần trống in. Trục cao su và các gạt mực hỗ trợ quá trình truyền mực và làm sạch trống. Trống in là bộ phận hao mòn và cần được thay thế định kỳ khi chất lượng bản in giảm sút.

Khoang chứa hộp mực và khay xuất bản in trên máy in Canon 2900Ảnh: Vị trí hộp mực và khay xuất bản in trên máy in Canon 2900

Cấu tạo bên trong hộp mực máy in Canon 2900 với trống từ và gạt mựcẢnh: Bên trong một hộp mực máy in laser

Cụm Sấy: Hoàn Thiện Bản In Bằng Nhiệt Độ

Cụm sấy (Fuser Unit) là bước cuối cùng và quan trọng nhất trong quy trình in ấn laser. Bộ phận này nằm phía sau đường đi của giấy sau khi giấy đi qua hộp mực. Cụm sấy bao gồm thanh nhiệt (Heating Element/Ceramic Heater), lô ép (Pressure Roller), bao lụa sấy (Fuser Film Sleeve hoặc Upper Roller), và các cảm biến nhiệt (Thermistor, Thermostat).

Nhiệm vụ chính của cụm sấy là sử dụng nhiệt độ cao (khoảng 180-200°C) và áp lực để làm nóng chảy và ép chặt hạt mực toner lên bề mặt giấy, giúp mực bám vĩnh cửu và khô ngay lập tức. Lô ép tạo áp lực đẩy giấy đi qua, trong khi bao lụa hoặc lô nhiệt truyền nhiệt trực tiếp hoặc gián tiếp lên giấy. Các cảm biến nhiệt đảm bảo nhiệt độ luôn nằm trong ngưỡng an toàn và hiệu quả. Nếu cụm sấy gặp vấn đề, bản in sẽ bị nhòe mực hoặc bong tróc.

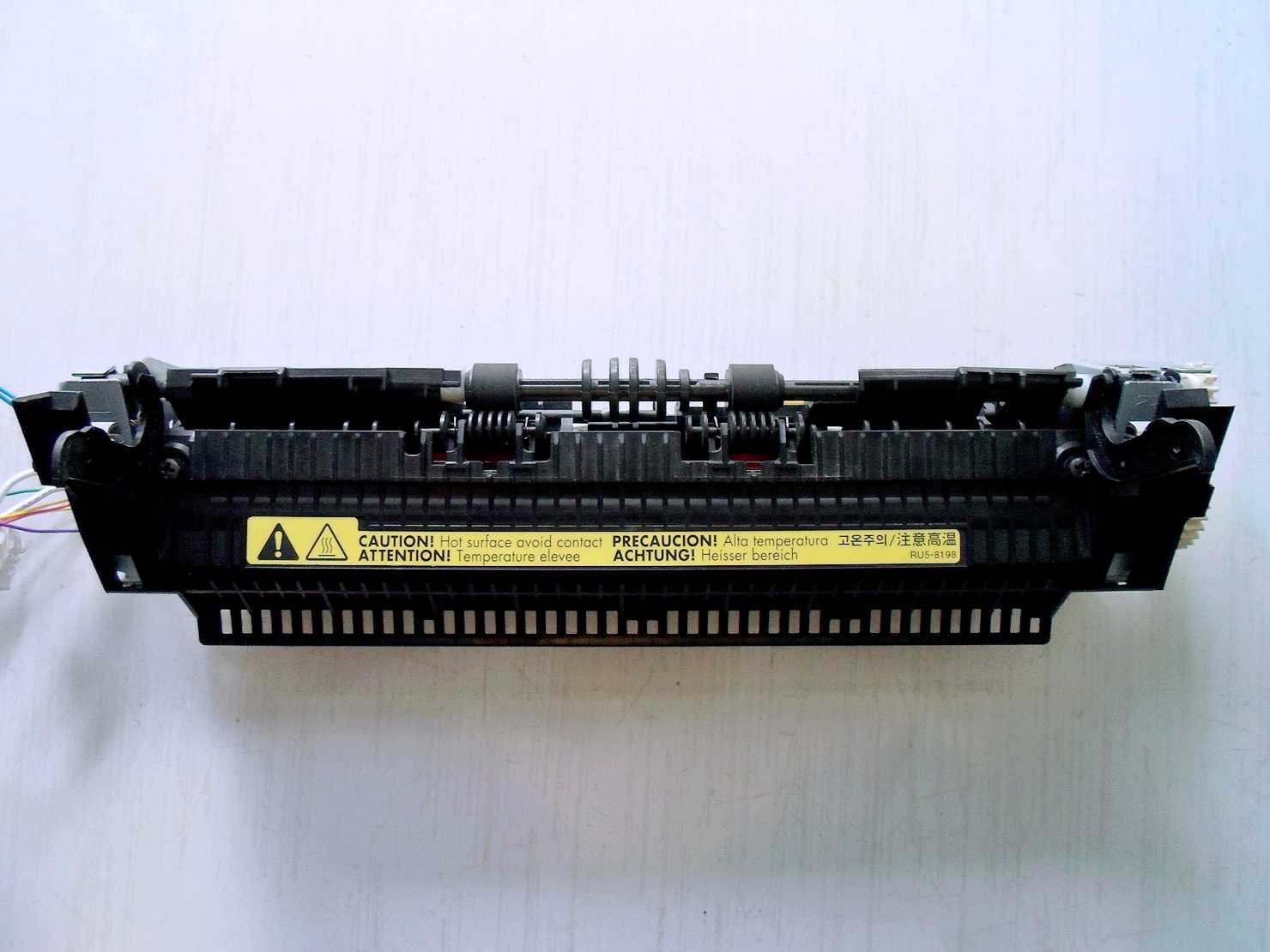

Cụm sấy máy in Canon LBP 2900 với các lô nhiệt và áp lựcẢnh: Cụm sấy là bộ phận làm khô và cố định mực trên giấy

Bộ Laser và ECU: “Vẽ” Hình Ảnh Lên Trống Từ

Bộ phận laser (Laser Scanner Unit) là thành phần công nghệ cao chịu trách nhiệm tạo ra hình ảnh hoặc văn bản trên trống in. Bộ này chứa một điốt laser (Laser Diode) phát ra tia laser, hệ thống gương đa giác xoay tốc độ cao (Polygon Mirror) và các thấu kính, gương phản xạ. Tia laser được điều khiển bật/tắt liên tục theo dữ liệu in và quét ngang qua bề mặt trống in đang quay.

Vùng nào trên trống in bị tia laser chiếu vào sẽ bị thay đổi điện tích, tạo nên hình ảnh ẩn dưới dạng tĩnh điện. Mạch điện tử ECU (Engine Control Unit) nhỏ đi kèm với bộ laser có nhiệm vụ điều khiển chính xác hoạt động của điốt laser và motor gương đa giác dựa trên tín hiệu từ card formatter. Sự chính xác của bộ laser ảnh hưởng trực tiếp đến độ sắc nét và chi tiết của bản in.

Bộ phận laser scanner và mạch ECU điều khiển của máy in Canon 2900Ảnh: Bộ phận laser scanner và mạch điều khiển bên trong máy in

Main Nguồn và Card Formatter: Bộ Não Xử Lý và Phân Phối Năng Lượng

Trong chi tiết máy in Canon 2900, Main Nguồn (Power Supply Board) và Card Formatter (Main Logic Board) là hai bộ phận cực kỳ quan trọng, đóng vai trò như “bộ não” và “hệ tuần hoàn” của máy. Main nguồn tiếp nhận dòng điện xoay chiều từ nguồn điện bên ngoài và chuyển đổi thành các mức điện áp một chiều khác nhau phù hợp để cung cấp năng lượng cho tất cả các bộ phận khác trong máy, từ động cơ, cụm sấy, laser cho đến các bo mạch điều khiển.

Card Formatter, hay còn gọi là bo mạch xử lý chính, là nơi dữ liệu in từ máy tính (qua cáp kết nối) được tiếp nhận, giải mã và xử lý. Nó chứa bộ vi xử lý, bộ nhớ và các cổng giao tiếp. Card formatter điều khiển toàn bộ hoạt động của máy in, từ việc điều phối quá trình kéo giấy, bật/tắt laser, điều khiển cụm sấy, cho đến giao tiếp trạng thái với máy tính. Đây là bộ phận phức tạp nhất và quyết định khả năng tương thích cũng như hiệu suất xử lý của máy in. Nếu bạn gặp sự cố liên quan đến kết nối hoặc xử lý lệnh in phức tạp, có thể cần kiểm tra bộ phận này. Đối với các vấn đề kỹ thuật phức tạp hoặc cần thay thế linh kiện chính hãng, bạn có thể liên hệ các đơn vị sửa chữa chuyên nghiệp như lavender-panther-755911.hostingersite.com để được hỗ trợ.

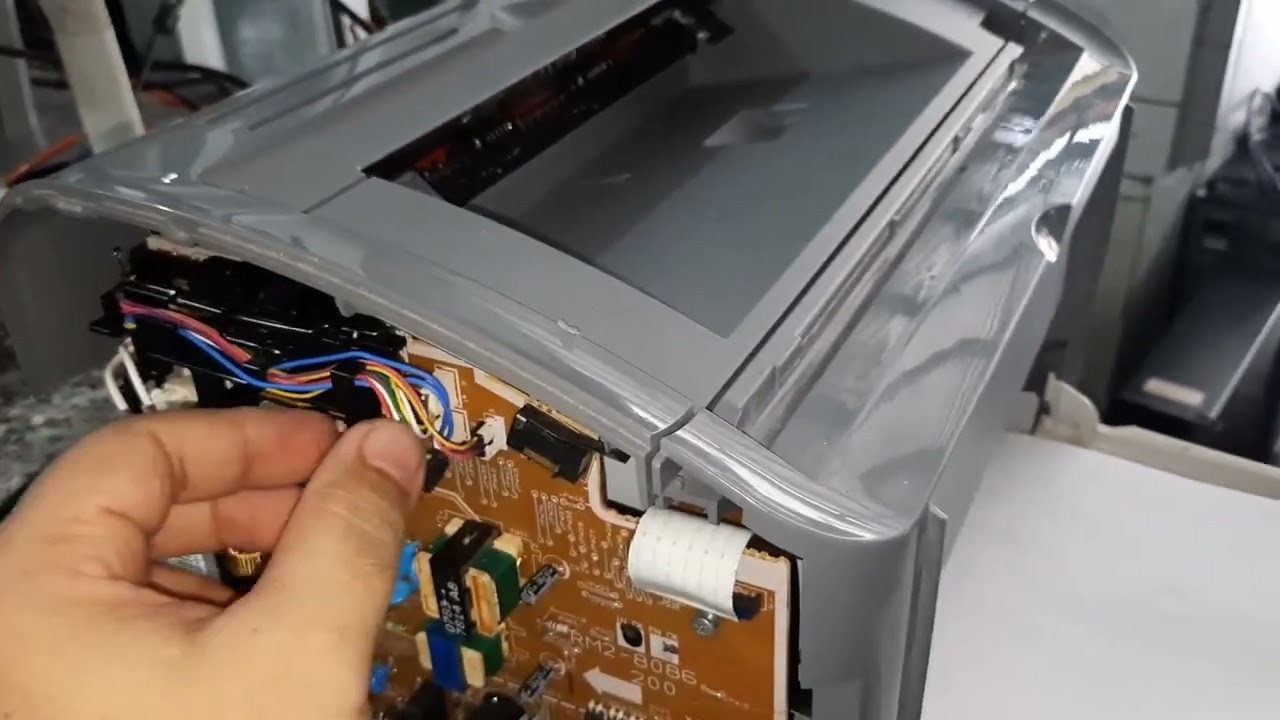

Vị trí Main nguồn và Card Formatter bên trong máy in Canon LBP 2900Ảnh: Mainboard và Card Formatter là các bộ phận xử lý trung tâm của máy

Các Cổng Kết Nối và Nút Chức Năng: Giao Tiếp và Điều Khiển Cơ Bản

Ngoài các bộ phận xử lý và in ấn chính, máy in Canon LBP 2900 còn có các thành phần phục vụ việc kết nối và điều khiển cơ bản, thường nằm ở mặt sau hoặc bên hông máy. Bao gồm công tắc nguồn (Power Switch) để bật hoặc tắt máy, cổng kết nối nguồn điện (Power Connector) để cắm dây nguồn AC, và cổng kết nối dữ liệu (Data Connector) để kết nối máy in với máy tính, thường là cổng USB-B trên dòng máy này.

Các khe tản nhiệt cũng được bố trí ở vỏ máy để giúp luồng khí lưu thông, làm mát các linh kiện bên trong, đặc biệt là cụm sấy và main nguồn hoạt động ở nhiệt độ cao. Một số máy còn có đèn báo trạng thái đơn giản để người dùng biết máy đang bận, sẵn sàng hay gặp lỗi.

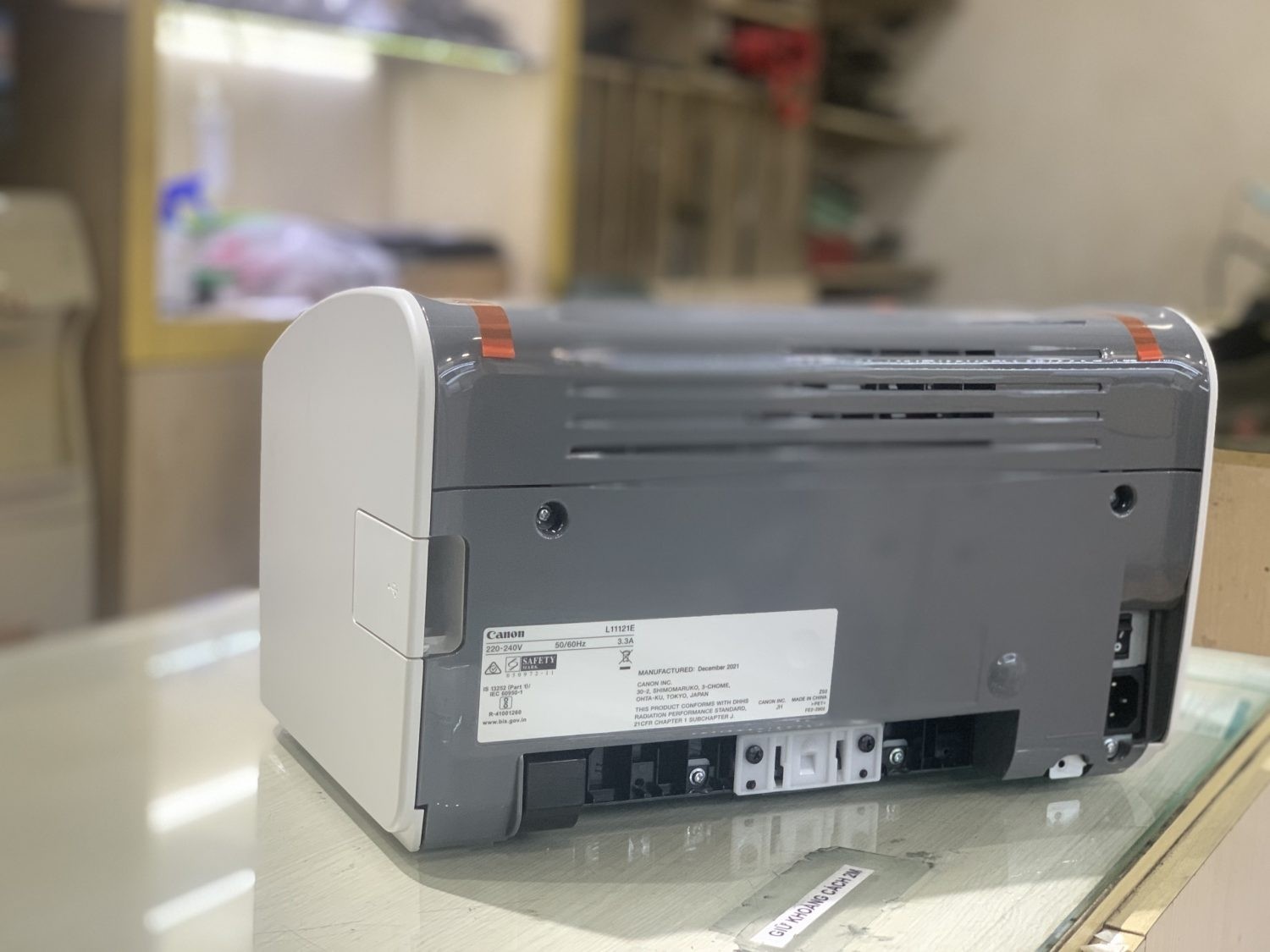

Mặt sau máy in Canon 2900 với công tắc nguồn và cổng kết nối USBẢnh: Mặt sau máy in Canon 2900 với các cổng kết nối cơ bản

Hiểu rõ chi tiết máy in Canon 2900 về cấu tạo và chức năng của từng bộ phận chính giúp người dùng sử dụng máy hiệu quả hơn, chủ động trong việc bảo dưỡng, vệ sinh các thành phần như khay giấy, khay xuất hoặc thay thế hộp mực. Việc nắm vững kiến thức này cũng hỗ trợ rất nhiều khi bạn cần chẩn đoán các lỗi cơ bản hoặc trao đổi với kỹ thuật viên sửa chữa. Canon LBP 2900 vẫn là một lựa chọn đáng giá cho nhu cầu in ấn đơn giản nhờ sự kết hợp giữa thiết kế gọn gàng, hiệu năng ổn định và cấu tạo bền bỉ.
