Máy in cuộn offset là một công nghệ in ấn công nghiệp hiện đại, đóng vai trò chủ chốt trong sản xuất số lượng lớn các ấn phẩm như bao bì, sách báo hay tài liệu quảng cáo. Hiểu rõ cấu tạo máy in offset cuộn giúp chúng ta đánh giá được khả năng vượt trội của nó trong việc tạo ra sản phẩm chất lượng cao với tốc độ ấn tượng. Bài viết này sẽ đi sâu phân tích từng bộ phận cấu thành và nguyên lý hoạt động phức tạp nhưng hiệu quả của loại máy in này.

Table of Contents

Máy In Cuộn Offset Là Gì?

Máy in cuộn offset, hay còn gọi là máy in offset dạng cuộn (web offset printing machine), là thiết bị sử dụng công nghệ in offset để in liên tục trên vật liệu dạng cuộn thay vì từng tờ rời. Nguyên lý cốt lõi của in offset là chuyển hình ảnh từ bản in (thường là tấm kim loại nhạy quang) lên một tấm cao su (tấm offset), sau đó tấm cao su này mới truyền mực lên bề mặt vật liệu in. Quy trình gián tiếp này giúp tạo ra hình ảnh sắc nét, chi tiết cao và màu sắc đồng đều trên nhiều loại bề mặt.

Điểm khác biệt lớn nhất và mang lại lợi thế cạnh tranh của máy in cuộn so với máy in offset tờ rời truyền thống chính là khả năng xử lý vật liệu in ở dạng cuộn liên tục. Điều này cho phép máy hoạt động với tốc độ rất cao, phù hợp cho các nhu cầu sản xuất công nghiệp, in ấn khối lượng lớn. Ứng dụng phổ biến của máy in cuộn offset bao gồm in báo chí, tạp chí, catalog, sách số lượng lớn, bao bì linh hoạt và các ấn phẩm thương mại yêu cầu hiệu suất cao.

Cấu Tạo Và Nguyên Lý Hoạt Động Của Máy In Offset Cuộn

Để đạt được hiệu quả và tốc độ đáng kinh ngạc, máy in offset cuộn được cấu thành từ nhiều bộ phận phức tạp, hoạt động nhịp nhàng theo một nguyên lý khoa học đã được chứng minh. Cùng khám phá chi tiết cấu trúc và cách thức hoạt động của thiết bị in ấn mạnh mẽ này.

Cấu Tạo Máy In Offset Cuộn

Cấu trúc của một chiếc máy in cuộn offset bao gồm nhiều module hoặc bộ phận chức năng chính, mỗi bộ phận đảm nhận một nhiệm vụ cụ thể trong chuỗi quy trình in ấn liên tục. Sự phối hợp chính xác giữa các bộ phận này là yếu tố quyết định đến chất lượng và năng suất của máy.

Bộ phận đầu tiên và không thể thiếu là hệ thống cấp giấy cuộn. Đây là nơi chứa những cuộn giấy hoặc vật liệu in có kích thước lớn, đôi khi nặng hàng tấn. Hệ thống này có chức năng kéo vật liệu vào máy một cách liên tục và ổn định, đảm bảo độ căng phù hợp để vật liệu đi qua các bộ phận in tiếp theo mà không bị nhăn, lệch hay đứt gãy. Các hệ thống hiện đại thường có khả năng tự động nối cuộn mới khi cuộn cũ sắp hết, giảm thiểu tối đa thời gian gián đoạn sản xuất.

Xem Thêm Bài Viết:

Tiếp theo là bộ phận bản in, còn được gọi là trục bản (plate cylinder). Đây là trục kim loại mà trên đó các tấm bản in offset được gắn. Tấm bản in là nơi chứa hình ảnh hoặc nội dung cần in, được tạo ra thông qua quá trình ghi hình ảnh (phơi bản) để phân chia vùng nhận mực (hình ảnh) và vùng không nhận mực (vùng trống). Mỗi màu in (thường là CMYK và có thể thêm các màu spot) sẽ có một trục bản riêng.

Nằm ngay sau trục bản là tấm cao su, được gắn trên trục cao su (blanket cylinder). Tấm cao su có tính đàn hồi cao và đóng vai trò trung gian trong quá trình chuyển mực. Mực từ bản in sẽ được truyền lên bề mặt tấm cao su theo hình ảnh cần in. Nhờ đặc tính đàn hồi, tấm cao su có thể ép sát và truyền mực đồng đều lên cả những bề mặt vật liệu in không hoàn toàn phẳng.

Bộ phận cung cấp và phân phối mực in là hệ thống ép mực, bao gồm một loạt các con lăn. Mực in được chứa trong khay mực (ink fountain) và được truyền qua hệ thống các con lăn chà và phân tán. Các con lăn này có chức năng điều chỉnh lượng mực, nghiền mịn mực và phân phối nó một cách đồng đều lên bề mặt bản in. Hệ thống ép mực hiện đại thường có khả năng kiểm soát lượng mực tại từng vùng nhỏ trên bản in (gọi là kiểm soát zone mực), giúp điều chỉnh màu sắc chính xác hơn.

Các loại con lăn khác cũng đóng vai trò quan trọng trong máy. Ngoài con lăn mực đã đề cập, còn có con lăn làm ẩm (dampening system) cung cấp dung dịch làm ẩm lên bản in (chỉ bám vào vùng trống, đẩy mực ra khỏi vùng này, dựa trên nguyên lý kỵ nước của mực in offset). Các con lăn ép (impression cylinder) tạo áp lực để vật liệu in tiếp xúc với tấm cao su, nhận mực. Sự chính xác của các con lăn này là yếu tố then chốt cho chất lượng in.

Để đảm bảo mực được truyền chính xác, máy in cuộn offset có hệ thống điều chỉnh áp lực. Hệ thống này cho phép kiểm soát lực ép giữa trục bản và trục cao su, và giữa trục cao su và trục ép (hoặc trục hỗ trợ phía sau vật liệu in). Áp lực in phù hợp giúp mực bám tốt lên vật liệu, hình ảnh sắc nét, tránh hiện tượng nhòe hoặc mất nét.

Vì mực in offset, đặc biệt là loại mực sử dụng cho in tốc độ cao trên máy cuộn, cần khô nhanh để vật liệu có thể được xử lý ngay lập tức (gấp, cắt, cuộn lại), hệ thống làm khô là một bộ phận không thể thiếu. Hệ thống này có thể sử dụng khí nóng, tia hồng ngoại (IR) hoặc tia cực tím (UV) tùy thuộc vào loại mực và vật liệu in. Việc làm khô nhanh giúp ngăn chặn hiện tượng mực bị dây bẩn sang mặt sau hoặc các tờ/lớp khác khi cuộn hoặc xếp chồng.

Cuối cùng, sau khi quá trình in và làm khô hoàn tất, vật liệu in sẽ đi qua bộ phận hoàn thiện. Tùy thuộc vào ứng dụng, bộ phận này có thể là hệ thống cắt (sheeter) để cắt vật liệu thành từng tờ rời, hệ thống gấp (folder) để gấp báo hoặc tạp chí, hoặc hệ thống cuộn lại (rewinder) để tạo thành các cuộn nhỏ hơn hoặc cuộn thành phẩm. Máy in cuộn offset thường tích hợp các chức năng hoàn thiện này để tạo ra sản phẩm cuối cùng ngay sau khi in.

Nguyên Lý Hoạt Động Của Máy In Cuộn Offset

Nguyên lý hoạt động của máy in cuộn offset là một quy trình liên tục, bắt đầu từ việc cấp vật liệu in và kết thúc ở bộ phận hoàn thiện. Toàn bộ quá trình này diễn ra ở tốc độ rất cao.

Đầu tiên, cuộn vật liệu in (giấy, màng nhựa…) được kéo vào máy thông qua hệ thống cấp giấy cuộn. Vật liệu này đi qua một bộ điều chỉnh độ căng để đảm bảo sự ổn định trong suốt hành trình.

Tại mỗi đơn vị in màu (printing unit), quy trình in offset diễn ra. Bản in (trên trục bản) được làm ẩm bằng dung dịch làm ẩm, chỉ bám vào vùng không có hình ảnh (vì mực dầu kỵ nước, dung dịch làm ẩm là nước). Sau đó, hệ thống con lăn mực truyền mực lên bản in. Mực chỉ bám vào vùng có hình ảnh (khu vực kỵ nước).

Tiếp theo, bản in tiếp xúc với tấm cao su (trên trục cao su). Hình ảnh mực từ bản in được truyền toàn bộ sang tấm cao su. Đây là lý do gọi là “offset” (truyền gián tiếp).

Vật liệu in đang di chuyển sẽ đi qua giữa trục cao su và trục ép (hoặc trục hỗ trợ). Tấm cao su với hình ảnh mực đã nhận sẽ tiếp xúc và truyền mực trực tiếp lên bề mặt vật liệu in. Áp lực từ trục ép giúp đảm bảo mực bám đều và hình ảnh sắc nét.

Quá trình này lặp lại cho từng màu in. Vật liệu in sẽ đi qua từng đơn vị in màu (CMYK, sau đó có thể là màu spot hoặc lớp phủ) theo thứ tự nhất định.

Sau khi tất cả các màu đã được in, vật liệu in, lúc này đã có hình ảnh hoàn chỉnh, sẽ đi qua hệ thống làm khô để mực khô tức thì. Điều này đặc biệt quan trọng với tốc độ in cao, ngăn ngừa mực bị nhòe hay bám bẩn.

Cuối cùng, vật liệu in đã khô được chuyển đến bộ phận hoàn thiện. Tùy thuộc vào sản phẩm cuối cùng, nó có thể được cắt thành tờ, gấp lại thành sách báo, hoặc cuộn lại thành cuộn nhỏ hơn. Toàn bộ quy trình này diễn ra liên tục và tự động, từ cuộn nguyên liệu đầu vào cho đến sản phẩm in đã được xử lý sơ bộ ở đầu ra.

Nguyên lý hoạt động của máy dựa trên cơ chế in ấn gián tiếp, sử dụng các tấm cao su để chuyển mực từ bản in lên giấyNguyên lý hoạt động của máy dựa trên cơ chế in ấn gián tiếp, sử dụng các tấm cao su để chuyển mực từ bản in lên giấy

Ưu Và Nhược Điểm Của Máy In Cuộn Offset

Như bất kỳ công nghệ nào, máy in cuộn offset cũng có những điểm mạnh vượt trội và những hạn chế nhất định, ảnh hưởng đến việc lựa chọn nó cho các nhu cầu in ấn cụ thể.

Ưu Điểm Của Máy In Cuộn Offset

Một trong những ưu điểm nổi bật nhất của máy in offset cuộn là chất lượng in ấn cao. Nhờ cơ chế in offset gián tiếp qua tấm cao su, mực được phân bố đồng đều và truyền lên bề mặt vật liệu một cách chính xác, tạo ra hình ảnh sắc nét, chi tiết mịn và màu sắc sống động, trung thực. Khả năng kiểm soát chấm tram (dot gain) tốt và độ ổn định màu sắc trên toàn bộ bản in, ngay cả với số lượng lớn, là điều mà các công nghệ khác khó sánh kịp trong phân khúc in công nghiệp.

Về mặt kinh tế, máy in cuộn offset mang lại lợi ích đáng kể trong việc tiết kiệm chi phí, đặc biệt là cho các đơn hàng có khối lượng in lớn. Chi phí thiết lập ban đầu cho bản in và máy móc được phân bổ trên hàng trăm nghìn hoặc hàng triệu bản in, làm giảm đáng kể chi phí trên mỗi đơn vị sản phẩm. Việc sử dụng cuộn giấy giúp tối ưu hóa việc sử dụng vật liệu và giảm thiểu lãng phí so với in tờ rời. Hơn nữa, tốc độ sản xuất cao giúp hoàn thành đơn hàng nhanh chóng, giảm chi phí nhân công trên mỗi sản phẩm.

Tốc độ in nhanh và ổn định là ưu điểm không thể bỏ qua. Máy in cuộn offset có thể in với tốc độ hàng chục nghìn, thậm chí hàng trăm nghìn vòng quay mỗi giờ (corresponds to meters per second or impressions per hour depending on configuration), cho phép sản xuất số lượng lớn trong thời gian ngắn. Khả năng in liên tục trên cuộn giấy giúp duy trì tốc độ ổn định mà không bị gián đoạn để nạp giấy thường xuyên như máy tờ rời. Điều này là cực kỳ quan trọng đối với các ấn phẩm có thời gian phát hành chặt chẽ như báo chí.

Một lợi thế khác là khả năng in trên nhiều loại vật liệu. Mặc dù phổ biến nhất là giấy, máy in cuộn offset hiện đại có thể in trên nhiều loại vật liệu dạng cuộn khác nhau như màng nhựa (PET, PP, PE), vật liệu tự dính (decal), vải không dệt và thậm chí là lá kim loại mỏng. Điều này mở rộng phạm vi ứng dụng của máy trong các ngành công nghiệp đa dạng, từ bao bì thực phẩm, nhãn mác công nghiệp cho đến các vật liệu đặc thù.

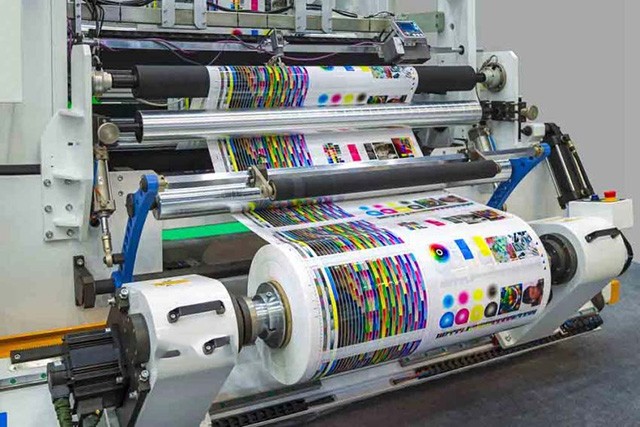

Máy in cuộn offset cho tốc độ in ấn nhanh, màu sắc chân thựcMáy in cuộn offset cho tốc độ in ấn nhanh, màu sắc chân thực

Nhược Điểm Của Máy In Cuộn Offset

Song song với những ưu điểm, máy in offset cuộn cũng tồn tại một số nhược điểm cần cân nhắc.

Hạn chế lớn nhất là phí đầu tư ban đầu rất cao. Việc mua sắm một hệ thống máy in cuộn offset hoàn chỉnh bao gồm máy in, hệ thống cấp cuộn, làm khô, và hoàn thiện có thể tốn kém hàng triệu, thậm chí hàng chục triệu USD. Chi phí lắp đặt, cài đặt và xây dựng cơ sở hạ tầng phù hợp (như không gian nhà xưởng lớn, hệ thống điện, thông gió…) cũng là khoản đầu tư không nhỏ. Điều này khiến máy in cuộn offset chỉ phù hợp với các doanh nghiệp có nguồn vốn mạnh và kế hoạch sản xuất ổn định, khối lượng lớn trong dài hạn.

Việc vận hành và bảo trì máy in offset cuộnyêu cầu kỹ thuật cao. Các kỹ thuật viên cần có kiến thức chuyên sâu về cơ khí, điện, điện tử, hóa học mực in và quang học để vận hành máy đạt hiệu quả tối ưu và xử lý sự cố kịp thời. Việc điều chỉnh các thông số như độ căng giấy, lượng mực, áp lực in, nhiệt độ sấy đòi hỏi kinh nghiệm và sự tỉ mỉ. Chi phí đào tạo nhân lực và lương cho kỹ thuật viên lành nghề cũng là một khoản chi đáng kể. Để đảm bảo máy hoạt động hiệu quả và bền bỉ, việc lựa chọn nhà cung cấp uy tín về linh kiện và dịch vụ hỗ trợ kỹ thuật là vô cùng quan trọng. Bạn có thể tìm hiểu thêm thông tin chi tiết tại lavender-panther-755911.hostingersite.com.

Khó khăn trong việc in số lượng nhỏ cũng là một nhược điểm đáng lưu ý. Quy trình chuẩn bị cho một đơn hàng in (gọi là makeready) trên máy in cuộn offset khá phức tạp và tốn thời gian, bao gồm việc tạo bản in, lắp bản lên trục, điều chỉnh mực và màu sắc, căn chỉnh đăng ký giữa các màu và đạt được chất lượng mong muốn. Quá trình này tạo ra một lượng vật liệu phế phẩm đáng kể ban đầu. Đối với đơn hàng số lượng ít, chi phí và thời gian setup này trở nên quá lớn so với tổng giá trị đơn hàng, khiến giá thành mỗi sản phẩm in bị đẩy lên rất cao. Do đó, máy in cuộn offset không phải là lựa chọn kinh tế cho các công việc in ấn nhỏ lẻ.

Ứng Dụng Phổ Biến Của Máy In Cuộn Offset

Nhờ những đặc điểm về tốc độ, hiệu quả và chất lượng, máy in offset cuộn được ứng dụng rộng rãi trong nhiều lĩnh vực của ngành công nghiệp in ấn.

Một trong những lĩnh vực chính là in bao bì và nhãn mác. Các sản phẩm bao bì, đặc biệt là bao bì mềm (flexible packaging) và nhãn hàng hóa đòi hỏi chất lượng hình ảnh cao, màu sắc thu hút và khả năng in trên nhiều loại màng nhựa hoặc giấy đặc biệt. Máy in cuộn offset đáp ứng tốt yêu cầu này với tốc độ sản xuất hàng loạt, phù hợp cho ngành hàng tiêu dùng nhanh. Việc in nhãn trên vật liệu tự dính dạng cuộn cũng là một ứng dụng phổ biến, cho phép dán nhãn tự động trên dây chuyền sản xuất.

Ngành xuất bản cũng là một khách hàng lớn của máy in cuộn offset, đặc biệt là trong việc in sách, tạp chí và ấn phẩm báo chí. Báo chí và tạp chí hàng ngày hoặc hàng tuần yêu cầu tốc độ in cực nhanh để kịp thời gian phát hành. Máy in cuộn với khả năng in và gấp tự động là giải pháp tối ưu cho nhu cầu này. Đối với sách, máy in cuộn offset phù hợp để in sách số lượng lớn (tiểu thuyết bán chạy, sách giáo khoa) một cách kinh tế và hiệu quả.

Lĩnh vực in ấn quảng cáo và vật phẩm marketing cũng tận dụng tối đa ưu điểm của máy in cuộn offset khi cần sản xuất số lượng lớn. Các ấn phẩm như tờ rơi (flyers), brochure, poster, catalog quảng cáo… thường được in với số lượng hàng chục nghìn hoặc hàng trăm nghìn bản để phân phát rộng rãi. Máy in cuộn giúp sản xuất các ấn phẩm này nhanh chóng, đảm bảo màu sắc đồng nhất và hấp dẫn, phù hợp với mục đích truyền thông thương hiệu.

Cuối cùng, khả năng in ấn trên các vật liệu đặc biệt mở ra nhiều ứng dụng ngách. Điều này bao gồm in trên vật liệu không phải giấy cho các ứng dụng công nghiệp, in trên vải hoặc vật liệu dệt, hay in các loại tem, nhãn đặc thù yêu cầu độ bền cao và khả năng chống chịu môi trường. Sự linh hoạt về vật liệu làm cho máy in cuộn offset trở thành một công cụ đa năng trong ngành in công nghiệp hiện đại.

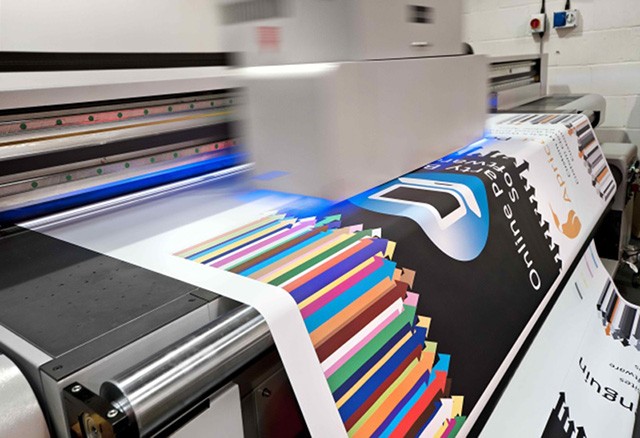

Máy in offset cuộn được ứng dụng để in tem nhãn, sách báo, các ấn phẩm quảng cáoMáy in offset cuộn được ứng dụng để in tem nhãn, sách báo, các ấn phẩm quảng cáo

Hiểu rõ cấu tạo máy in offset cuộn và nguyên lý hoạt động của nó giúp thấy được đây là một cỗ máy phức tạp nhưng cực kỳ mạnh mẽ, là xương sống của ngành in ấn công nghiệp hiện đại. Khả năng sản xuất số lượng lớn với tốc độ cao, chất lượng ổn định và chi phí cạnh tranh trên mỗi sản phẩm khiến nó trở thành lựa chọn không thể thay thế cho nhiều ứng dụng. Mặc dù có chi phí đầu tư và yêu cầu kỹ thuật cao, những lợi ích mà máy in cuộn offset mang lại trong việc sản xuất hàng loạt các ấn phẩm chất lượng vẫn là vô cùng to lớn.
