Bạn là người yêu công nghệ và luôn tò mò về cách mọi thứ hoạt động? Hay đơn giản là muốn sở hữu một chiếc máy in 3D với chi phí hợp lý? Hành trình tự chế máy in 3d mang đến cho bạn không chỉ một thiết bị sản xuất mà còn là trải nghiệm học hỏi sâu sắc về cơ khí, điện tử và phần mềm. Bài viết này sẽ là cẩm nang chi tiết, khám phá cấu tạo máy in 3D tự làm, các linh kiện thiết yếu và quy trình để bạn có thể tự tay lắp ráp chiếc máy in 3D của riêng mình.

Table of Contents

Các Thành Phần Chính Khi Tự Chế Máy In 3D

Để xây dựng một chiếc máy in 3D tự chế hoạt động hiệu quả, việc hiểu rõ và lựa chọn đúng các thành phần cấu tạo là cực kỳ quan trọng. Tùy thuộc vào mẫu thiết kế bạn chọn (ví dụ như các mẫu mã nguồn mở phổ biến từ cộng đồng RepRap), danh sách linh kiện chi tiết có thể thay đổi đôi chút, nhưng các khối chức năng chính thì luôn tương tự nhau.

Hệ Khung Cơ Khí

Bộ khung là “xương sống” của máy in 3D, đảm bảo sự ổn định và độ chính xác cho toàn bộ quá trình in. Vật liệu làm khung rất đa dạng, từ gỗ ép, mica cho các dự án đơn giản ban đầu, đến nhôm định hình, thép không gỉ cho độ bền và độ cứng vững cao hơn. Việc lựa chọn vật liệu và thiết kế khung sẽ ảnh hưởng trực tiếp đến khả năng chịu rung lắc và sai số khi in.

Các khớp nối đóng vai trò liên kết các thanh khung lại với nhau. Chúng thường được làm bằng kim loại như nhôm, thép hoặc nhựa ABS chịu lực tốt để đảm bảo các điểm nối chắc chắn, không bị lỏng lẻo theo thời gian sử dụng. Một bộ khung vững chắc là nền tảng không thể thiếu để đạt được chất lượng in tốt.

Khung máy in 3D tự chế

Hệ Truyền Động Chính

Hệ truyền động là bộ phận giúp đầu in và bàn in di chuyển chính xác theo ba trục không gian X, Y, Z, tạo nên hình dạng của vật thể in. Thành phần cốt lõi của hệ này bao gồm các thanh dẫn hướng và cơ cấu truyền lực. Thanh dẫn hướng có thể là thanh trượt kết hợp với bạc trượt hoặc trục vít me kết hợp với đai ốc. Chúng đảm bảo chuyển động thẳng và mượt mà.

Xem Thêm Bài Viết:

Để truyền chuyển động từ động cơ sang các cơ cấu dẫn hướng, người ta thường sử dụng dây đai răng (curoa) hoặc khớp nối trực tiếp với trục vít me. Động cơ sử dụng phổ biến nhất trong máy in 3D tự làm là động cơ bước (stepper motor). Loại động cơ này có khả năng quay theo từng bước nhỏ với độ chính xác cao, rất lý tưởng cho việc định vị vị trí chính xác trên các trục tọa độ.

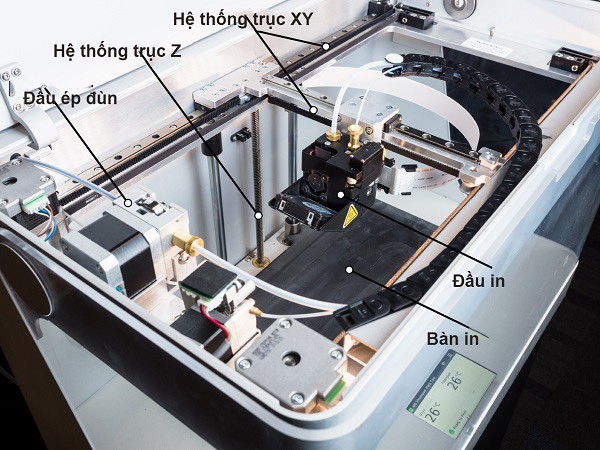

Hệ truyền động máy in 3D

Bộ Đùn Nhựa (Extruder)

Bộ đùn nhựa, hay còn gọi là extruder, là “trái tim” của máy in 3D công nghệ FDM (Fused Deposition Modeling – Đắp lớp nóng chảy). Chức năng của nó là kéo sợi nhựa (filament) từ cuộn, làm nóng chảy nó và đẩy qua đầu phun (nozzle) để tạo thành các lớp in. Bộ đùn thường được chia làm hai phần chính: phần lạnh (cold end) có nhiệm vụ kẹp và đẩy sợi nhựa, và phần nóng (hot end) có nhiệm vụ làm nóng chảy sợi nhựa.

Cơ cấu kéo sợi nhựa thường sử dụng bánh răng hoặc trục có rãnh để bám vào sợi nhựa và đẩy nó đi. Đầu phun (hot end) bao gồm một bộ phận làm nóng, cảm biến nhiệt (thermistor) và vòi phun (nozzle) có đường kính nhỏ. Các loại đầu phun phổ biến cho máy in 3D tự chế có thể kể đến JHead hoặc Buda Nozzle. Đầu JHead thường rẻ hơn nhưng Buda Nozzle lại được đánh giá cao hơn về độ bền và tính ổn định trong quá trình in. Việc lựa chọn đầu phun cũng cần phù hợp với đường kính sợi nhựa (thường là 1.75mm hoặc 3mm).

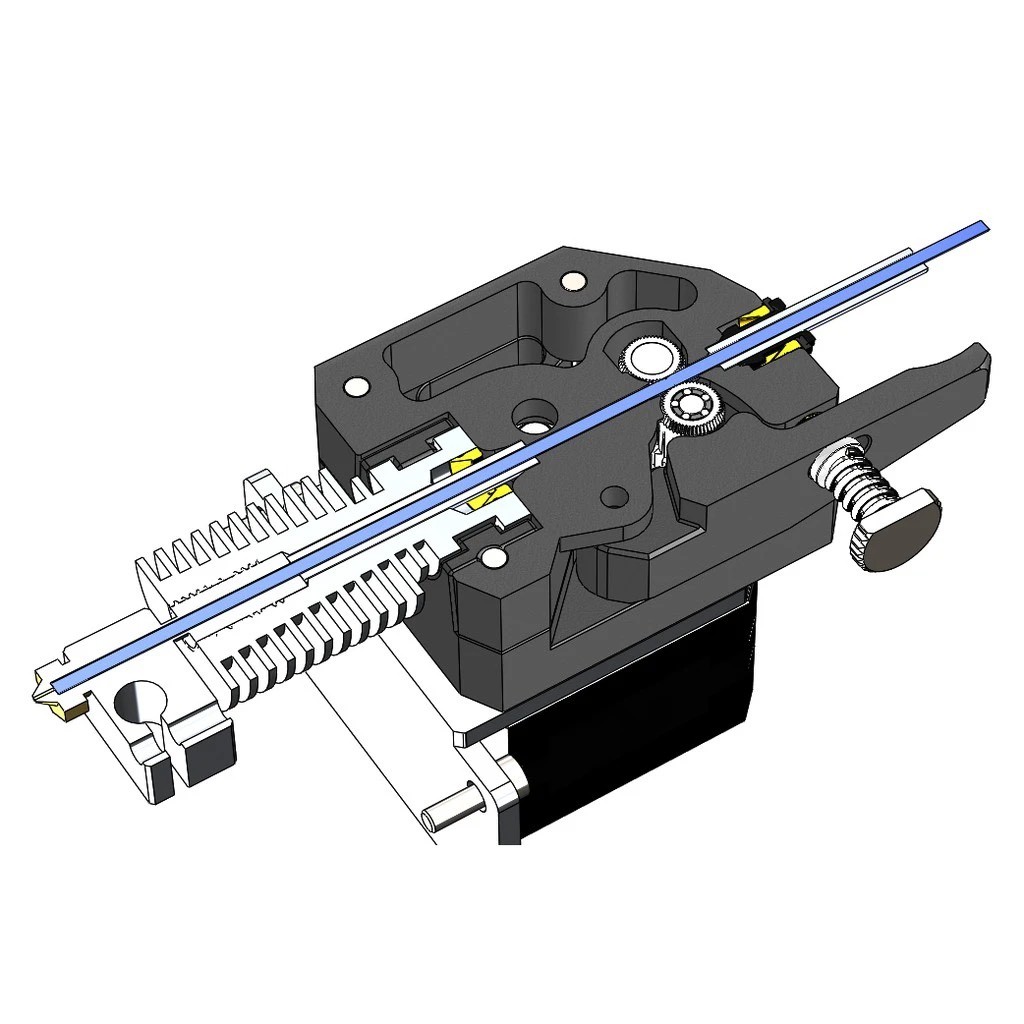

Bộ đùn nhựa (Extruder) máy in 3D

Bàn In (Print Bed)

Bàn in là bề mặt nơi lớp đầu tiên của mô hình được in ra và bám vào. Độ bám dính của lớp đầu tiên là yếu tố then chốt quyết định mô hình có bị bong tróc, cong vênh (warping) hay xê dịch trong quá trình in hay không. Do đó, bàn in cần phải đảm bảo độ phẳng tuyệt đối.

Nhiều máy in 3D tự làm hiện đại sử dụng bàn in có nhiệt (heated bed). Việc làm nóng bàn in giúp tăng cường độ bám dính cho một số loại nhựa như ABS và giảm thiểu hiện tượng cong vênh. Bạn có thể tự chế bàn in với các vật liệu như kính, nhôm hoặc sử dụng các tấm lót chuyên dụng như PEI (Polyetherimide) hay băng keo Kapton để tăng độ bám. Quan trọng là phải có cơ chế cân chỉnh độ phẳng dễ dàng và hệ thống giảm sốc nếu cần thiết.

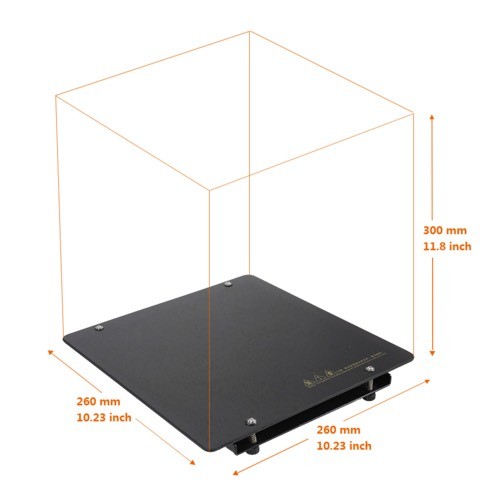

Bàn in (Print Bed) máy in 3D

Bộ Điều Khiển Điện Tử

Bộ kit điều khiển có thể được ví như “bộ não” của máy in 3D tự chế. Nó nhận tín hiệu từ máy tính, xử lý chúng và điều khiển hoạt động của các thành phần khác như động cơ bước, bộ gia nhiệt của đầu phun và bàn in, quạt làm mát và các cảm biến. Đối với người mới bắt đầu hoặc không chuyên sâu về điện tử, việc sử dụng các bộ kit có sẵn là lựa chọn tối ưu.

Bộ kit Ramps 1.4 kết hợp với bo mạch Arduino Mega 2560 là một trong những lựa chọn phổ biến nhất trong cộng đồng tự chế máy in 3d. Ramps 1.4 là một bảng mạch mở rộng (shield) cắm lên Arduino Mega 2560, cung cấp các kết nối cần thiết cho động cơ bước (thông qua các mạch điều khiển động cơ bước như A4988 hoặc DRV8825), cảm biến nhiệt, bộ gia nhiệt, và các cảm biến khác. Sự phổ biến của nó giúp việc tìm kiếm thông tin, hướng dẫn và cộng đồng hỗ trợ trở nên dễ dàng hơn.

Bộ kit điều khiển Ramps 1.4 và Arduino Mega 2560

Để tìm hiểu thêm về các thiết bị công nghệ hỗ trợ sáng tạo, bạn có thể tham khảo thông tin tại lavender-panther-755911.hostingersite.com.

Cách Điều Khiển Máy In 3D Tự Chế

Sau khi đã lắp ráp xong phần cứng, bước tiếp theo để chiếc máy in 3D tự làm của bạn có thể hoạt động là thiết lập hệ thống điều khiển. Quá trình này bao gồm hai giai đoạn chính: nạp phần mềm điều khiển vào bo mạch và sử dụng phần mềm trên máy tính để chuẩn bị mô hình in.

Nạp Phần Mềm (Firmware) Cho Bo Mạch

Phần mềm điều khiển hay còn gọi là firmware, là chương trình chạy trực tiếp trên bo mạch điều khiển (ví dụ: Arduino Mega 2560 với Ramps 1.4). Firmware chịu trách nhiệm thông dịch các lệnh G-code được gửi từ máy tính, điều khiển chuyển động của các trục, điều chỉnh nhiệt độ đầu phun và bàn in, quản lý các cảm biến giới hạn hành trình (endstop) và nhiều chức năng khác.

Với các máy in 3D tự chế dựa trên nền tảng mã nguồn mở như RepRap, bạn có thể sử dụng các firmware miễn phí và phổ biến như Marlin hoặc Repetier-Firmware. Các firmware này có khả năng tùy biến cao, cho phép bạn cấu hình để phù hợp với từng loại phần cứng cụ thể của máy in bạn lắp ráp. Việc nạp firmware thường được thực hiện thông qua môi trường phát triển tích hợp (IDE) của Arduino hoặc các công cụ chuyên dụng khác.

Chuẩn Bị Mô Hình Và Tạo G-code

Máy in 3D không thể trực tiếp đọc các file mô hình 3D (như STL, OBJ, 3MF). Thay vào đó, chúng hoạt động dựa trên các lệnh G-code. G-code là một ngôn ngữ lập trình đơn giản, bao gồm các câu lệnh chỉ dẫn máy di chuyển đến vị trí nào, đùn nhựa bao nhiêu, tốc độ ra sao, nhiệt độ là bao nhiêu, v.v.

Để chuyển đổi mô hình 3D thành G-code, bạn cần sử dụng một loại phần mềm gọi là “slicer” (phần mềm cắt lớp). Các phần mềm slicer phổ biến và miễn phí cho máy in 3D tự làm bao gồm Cura, Repetier-Host (có tích hợp slicer hoặc sử dụng bên ngoài như Slic3r), và PrusaSlicer. Phần mềm slicer sẽ “cắt” mô hình 3D thành nhiều lớp mỏng theo chiều cao in, sau đó tạo ra chuỗi các lệnh G-code tương ứng cho từng lớp. Bạn có thể tùy chỉnh rất nhiều thông số trong slicer như chiều cao lớp, tốc độ in, nhiệt độ, mật độ đắp lớp (infill), thêm vật liệu hỗ trợ (support), v.v., để tối ưu hóa chất lượng và thời gian in cho từng mô hình cụ thể.

Tự Chế Hay Mua Sẵn? Lựa Chọn Máy In 3D Phù Hợp

Quyết định tự chế máy in 3d hay mua một chiếc máy in 3D dựng sẵn phụ thuộc vào nhiều yếu tố như ngân sách, kiến thức kỹ thuật, mục tiêu sử dụng và thời gian bạn có thể dành ra. Tự chế mang lại trải nghiệm học hỏi sâu sắc về cơ khí, điện tử, và phần mềm, cho phép tùy chỉnh cao và có thể tiết kiệm chi phí ban đầu nếu bạn tìm được linh kiện giá tốt. Tuy nhiên, quá trình này đòi hỏi sự kiên nhẫn, khả năng giải quyết vấn đề khi gặp lỗi và tốn khá nhiều thời gian nghiên cứu, lắp ráp và hiệu chỉnh.

Ngược lại, mua máy in 3D sẵn có ưu điểm về sự tiện lợi, tiết kiệm thời gian, độ tin cậy cao hơn (đến từ nhà sản xuất), có bảo hành và thường đi kèm với phần mềm, hướng dẫn sử dụng đầy đủ. Mặc dù chi phí ban đầu có thể cao hơn so với việc mua từng linh kiện lẻ để tự lắp ráp, nhưng bạn sẽ nhanh chóng bắt tay vào in ấn mà không cần trải qua các bước mày mò phức tạp.

Nếu bạn quyết định mua máy in 3D sẵn thay vì tự chế máy in 3d, có nhiều nhà cung cấp uy tín trên thị trường. Chẳng hạn, 3D CUBE là một thương hiệu máy in 3D Việt Nam được nhiều người biết đến, chuyên cung cấp các dòng máy in 3D công nghiệp và dân dụng. Các sản phẩm của 3D CUBE thường được giới thiệu có thiết kế chắc chắn, ứng dụng công nghệ điều khiển thông minh và mức giá cạnh tranh, phù hợp với nhiều đối tượng khách hàng từ cá nhân đến doanh nghiệp. Việc tìm hiểu kỹ về các thương hiệu và mẫu mã máy sẵn có sẽ giúp bạn đưa ra lựa chọn phù hợp nhất với nhu cầu sử dụng của mình.

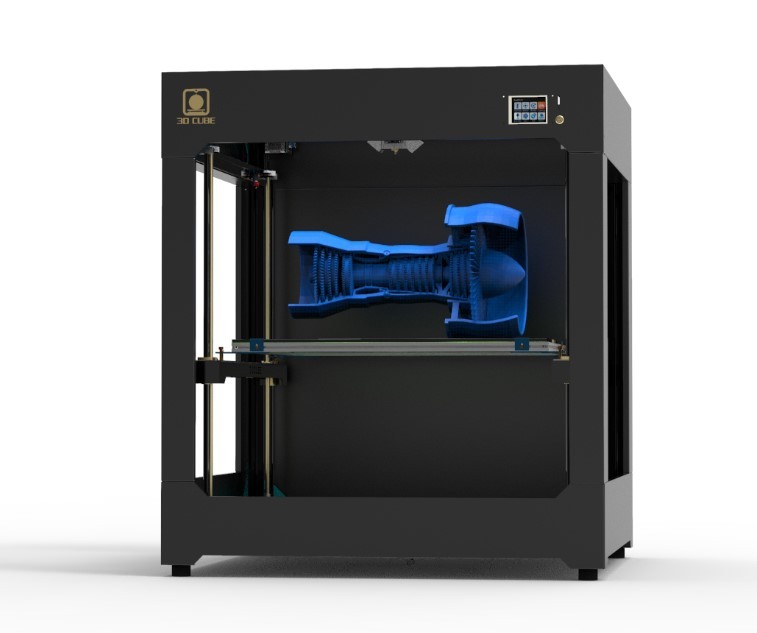

Máy in 3D của 3D CUBE

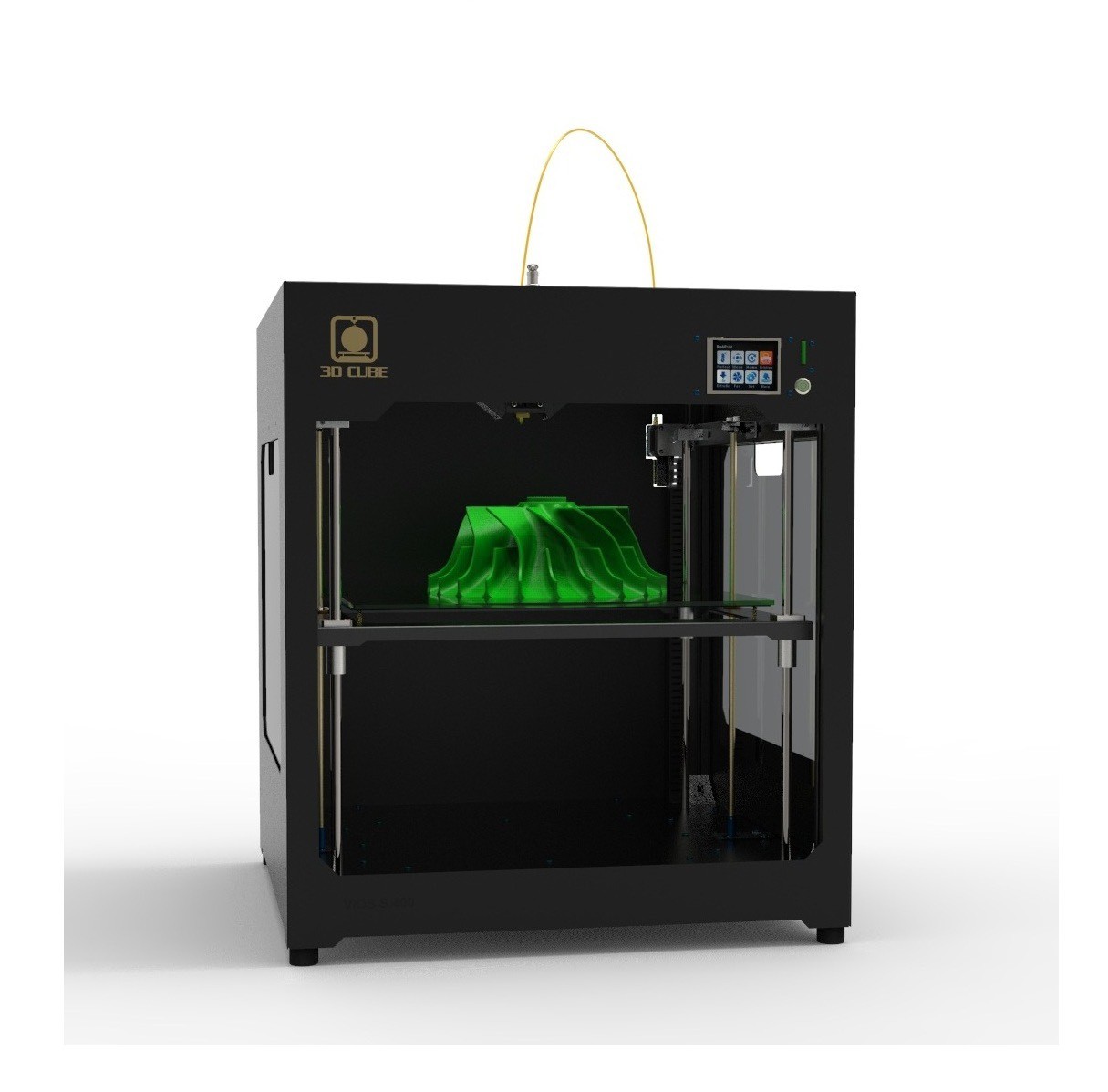

Máy in 3D của 3D CUBE đang hoạt động

Dù bạn chọn con đường nào, tự chế máy in 3d hay mua sẵn, công nghệ in 3D đều mở ra cánh cửa đến thế giới sáng tạo không giới hạn, cho phép bạn hiện thực hóa các ý tưởng từ bản vẽ trên máy tính thành vật thể hữu hình chỉ trong vài giờ. Việc nắm vững cấu tạo và nguyên lý hoạt động của máy in 3D, dù là tự lắp hay mua, đều giúp bạn khai thác tối đa tiềm năng của công cụ mạnh mẽ này.
